با افزایش فروش جهانی گوشی های هوشمند تاشو،صفحه نمایش های LCD سری تاشواز نظر فنی به یکی از بخشهای مهم در بازار لوازم الکترونیکی مصرفی تبدیل شدهاند. برخلاف فرآیندهای استاندارد شده برای نمایشگرهای صفحه تخت سنتی، صفحه نمایش های انعطاف پذیر چالش های منحصر به فردی را در ساختار فیزیکی، ویژگی های الکتریکی و حالت های خرابی ارائه می دهند که نیاز به قابلیت های تخصصی در تست، درجه بندی و نوسازی دارد.
بر اساس داده های IDC، محموله های جهانی گوشی های هوشمند تاشو در سال 2025 از 22 میلیون دستگاه فراتر رفت و تعداد پایه نصب شده انباشته از 50 میلیون دستگاه فراتر رفت. سامسونگ تقریباً 65٪ از این بازار را در اختیار دارد و سری Fold خود را به بزرگترین منبع تقاضای تعمیرات پس از فروش برای صفحه نمایش های LCD سری Fold تبدیل می کند. تحقیقات صنعتی نشان می دهد که میزان خرابی مربوط به صفحه نمایش 7 تا 9 درصد در طی 12 ماه پس از استفاده در دستگاه های تاشو، به طور قابل توجهی بالاتر از نرخ 3 تا 5 درصد برای تلفن های پرچمدار سنتی نوع نوار است. شکستگی کابل فلکس ناحیه لولا، لایه لایه شدن زیرلایه انعطاف پذیر و خرابی سنسور لمسی به عنوان سه حالت شکست برتر رتبه بندی می شوند. هزینه های رسمی تعویض برای مجموعه های جدید صفحه نمایش تاشو معمولاً از 200 تا 400 متغیر است، با زمان انتظار 5 تا 10 روز کاری. این واقعیت به بلوغ کانالهای بازیابی و نوسازی حرفهای برای صفحهنمایشهای LCD سری Fold سرعت داده است.

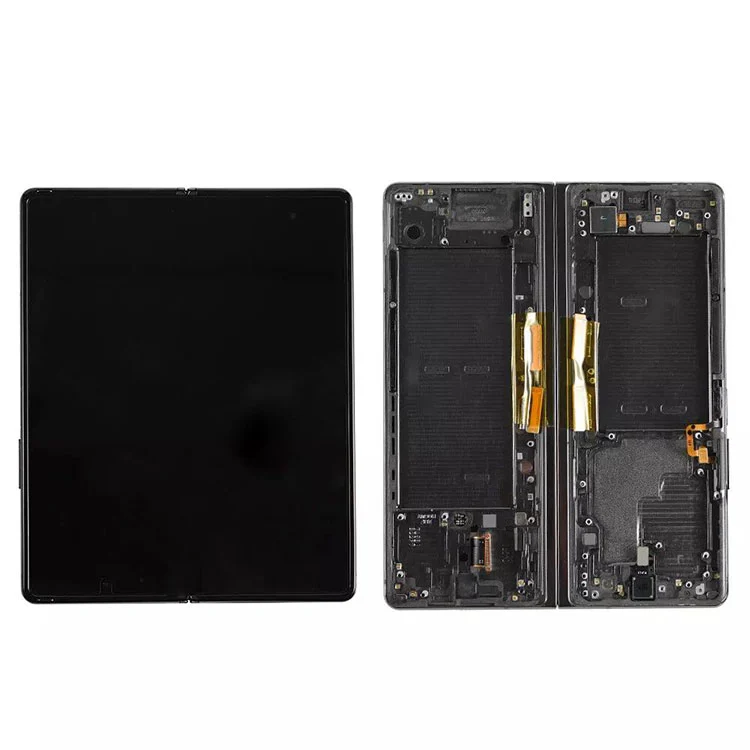

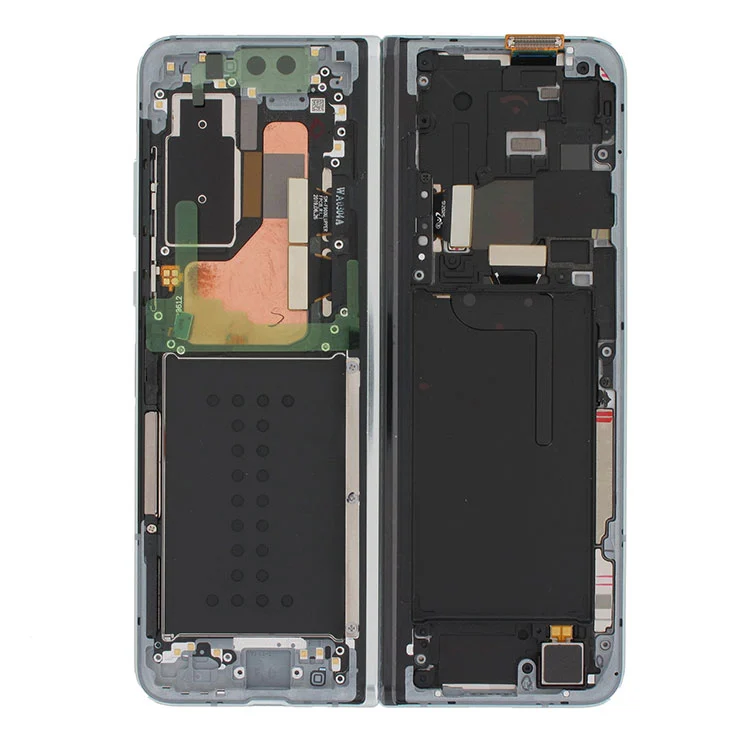

جدول زیر شناسههای مدل و مشخصات فنی کلیدی صفحهنمایشهای LCD سری Fold را که در حال حاضر در بازار پس از فروش موجود است، نشان میدهد:
| مدل محصول | دستگاه سازگار | نوع پنل | اندازه نمایشگر اصلی | قطعنامه | نرخ تازه سازی | آی سی درایور |
|---|---|---|---|---|---|---|
| ال سی دی 6 تا کنید | Galaxy Z Fold6 | Dynamic AMOLED 2X | 7.6 اینچ | 2160×1856 | 120 هرتز | S6SY761X |
| ال سی دی 5 تا کنید | Galaxy Z Fold5 | Dynamic AMOLED 2X | 7.6 اینچ | 2176×1812 | 120 هرتز | S6SY761 |
| ال سی دی 4 تا کنید | Galaxy Z Fold4 | Dynamic AMOLED 2X | 7.6 اینچ | 2176×1812 | 120 هرتز | S6SY760 |
| ال سی دی 3 تا کنید | Galaxy Z Fold3 | دینامیک AMOLED | 7.6 اینچ | 2208×1768 | 120 هرتز | S6SY759 |
| 2 ال سی دی تا کنید | Galaxy Z Fold2 | دینامیک AMOLED | 7.4 اینچ | 2213×1689 | 120 هرتز | S6SY758 |
| LCD را تا کنید | گلکسی فولد (نسل اول) | دینامیک AMOLED | 7.3 اینچ | 2152×1536 | 60 هرتز | S6SY757 |
نکته سازگاری:پینهای رابط و تخصیص کابلهای انعطافپذیر در نسلهای مختلف متفاوت است. جایگزینی بین نسلی پشتیبانی نمی شود.
از منظر مهندسی، شکست درصفحه نمایش های LCD سری تاشوالگوهای فیزیکی قابل شناسایی را به جای توزیع تصادفی دنبال کنید.
شکستگی ناشی از ردپای فلزی لولا
آثار فلزی چندلایه (خطوط داده، خطوط اسکن، خطوط برق) در زیر پنل OLED منعطف، تنش خمشی چرخهای را در طول تا شدن مکرر تجربه میکنند. دادههای آزمایشگاهی نشان میدهد که در حالی که سامسونگ این نمایشگرها را برای 200000 تا شدن رتبهبندی میکند، استفاده در دنیای واقعی با تحمل لولا و ورود گرد و غبار باعث ایجاد ترکهای ریز در برخی از نمونهها پس از 80000 تا 100000 چرخه میشود. آزمایش الکتریکی یک یا چند خط عمودی (روشن یا تاریک) را نشان می دهد که نشان دهنده مدار باز یا کوتاه است. این نوع خرابی را می توان از طریق تجهیزات اتصال دقیق، مکان یابی نقاط شکست تحت بزرگنمایی 100 برابر و برقراری مجدد اتصالات الکتریکی با استفاده از فیلم رسانای ناهمسانگرد (ACF) با پیوند ترموفشاری برطرف کرد.
لایه لایه شدن بستر انعطاف پذیر که منجر به از دست دادن لمس می شود
لایه حسگر لمسی روی نمایشگرهای تاشو معمولاً از نانوسیم نقره یا مواد مش فلزی استفاده میکند که روی یک بستر پلیآمید انعطافپذیر پوشانده شدهاند. تا شدن طولانی مدت ممکن است باعث جدایی موضعی بین لایه چسب نوری زیرلایه و شیشه پوشش شود و در نتیجه سیگنال لمسی قطع شود. علامت معمولی یک نوار پهن 2-3 سانتی متری در وسط نمایشگر بدون پاسخ لمسی است. این نیاز به تمیز کردن محیط تمیز و لمینیت مجدد با استفاده از چسب نوری با قابلیت انتقال بالا با تجهیزات اتصال خلاء دارد. کمتر از 12 تا 15 درصد از امکانات تعمیر می توانند به طور مداوم این مشکل را برطرف کنند.
خرابی کامل IC یا کابل فلکس درایور
برخی از صفحهنمایشهای LCD سری Fold از نظر فیزیکی آسیبنخورده به نظر میرسند اما خروجی نمایشگر را نشان نمیدهند. آزمایش جداسازی خطا معمولاً یک IC درایور خراب یا یک کابل انعطافپذیر بلند شکسته را که از ناحیه لولا عبور میکند شناسایی میکند، که نشاندهنده نقطه ضعف مکانیکی در مسیر سیگنال است. پس از تعیین محل بخش معیوب با استفاده از بردهای تشخیصی، کابل فلکس را می توان تعویض کرد یا آی سی درایور را دوباره توپ کرد. این نوع تعمیر کمترین هزینه را در بین سه دسته خرابی اصلی دارد و میزان موفقیت آن بیش از 85 درصد است.
استاندارد درجه بندی پنج سطحی
عملیات بازیابی حرفه ای یک سیستم درجه بندی تصفیه شده برای پردازش صفحات LCD سری Fold ایجاد کرده اند:
| درجه | تعریف | استاندارد تست برق | مسیر منش |
|---|---|---|---|
| A | واحد خوب با کارکرد کامل | انحراف لمس <1.5 میلی متر در کل منطقه، یکنواختی روشنایی > 85٪، بدون نقص نمایشگر | گردش مجدد مستقیم |
| B | نقص زیبایی جزئی | عملکرد کامل، خراش های جزئی پلاریزه کننده یا سایش قاب مجاز است | گردش خون تمیز شده، کاهش یافته است |
| C | خرابی عملکردی قابل تعمیر | شکستگی فلکس، خرابی آی سی یا ناهنجاری برد راننده، اما پنل و لایه لمسی دست نخورده است | فرآیند پیوند/ریلمیناسیون را وارد کنید |
| D | خرابی عملکردی غیر قابل تعمیر | نشت مایع پانل، سوختن OLED یا شکستگی فیزیکی زیرلایه | جداسازی قطعات در سطح جزء |
| E | کامل | آسیب از طریق ساختار در چندین لایه | بازیابی مواد |
دادههای صنعت از دورههای بازیابی واقعی نشان میدهد که در میان صفحهنمایشهای LCD سری Fold جمعآوریشده، درجههای A و B با هم ۱۸ تا ۲۲ درصد، درجه C ۳۵ تا ۴۰ درصد، و درجههای D و E بقیه را تشکیل میدهند. بیش از نیمی از صفحه نمایش های شکست خورده ارزش استفاده مجدد یا بازیابی اجزا را دارند که به طور قابل توجهی بالاتر از نرخ استفاده مجدد تقریباً 30 درصدی برای LCD های تخت سنتی است.
درجه بندی دقیق صفحه نمایش های LCD سری Fold به ماتریس تجهیزات تست اختصاصی نیاز دارد:
| دسته تست | تجهیزات | مشخصات کلیدی | موارد تست |
|---|---|---|---|
| برقی | تستر نمایشگر | پشتیبانی از پروتکل MIPI، 3.3V-5.5V قابل تنظیم | مقیاس خاکستری، رنگ ثابت، الگوهای گرادیان |
| برقی | صفحه تست را لمس کنید | اسکن ماتریس 126 نقطه ای، دقت ± 0.5 میلی متر | تشخیص منطقه مرده، اندازه گیری دریفت |
| برقی | قفسه پیری | 72 ساعت، چرخه 25 درجه سانتیگراد تا 45 درجه سانتیگراد | غربالگری شکست پنهان |
| نوری | میز انتقال نور | 5000-8000 لوکس قابل تنظیم | نشت مایع، آسیب خرد شدن، حباب های پلاریزه کننده |
| نوری | عمق سنج چین | سنسور جابجایی لیزری، دقت ± 0.01 میلی متر | اندازه گیری عمق چین فیزیکی |
| بصری | میکروسکوپ | بزرگنمایی 100-200 برابر | اکسیداسیون انگشت طلا، میکرو ترک |
| قابلیت اطمینان | اتاقک دما/رطوبت | 60 درجه سانتی گراد / 90٪ RH | اعتبار سنجی پایداری پس از تعمیر |
| قابلیت اطمینان | تستر تاشو | 15-20 چرخه در دقیقه، زاویه قابل برنامه ریزی | نمونه برداری عمر خم |
تجزیه و تحلیل صفحههای بازیابی شده سری سامسونگ فولد، توزیعهای مختلف حالت خرابی را در بین نسلها نشان میدهد:
| مدل صفحه نمایش | شکستگی فلکس | لایه لایه شدن را لمس کنید | کابل آی سی/فلکس | دیگر | نرخ کلی تعمیر |
|---|---|---|---|---|---|
| ال سی دی 6 تا کنید | 41% | 18% | 24% | 17% | 67% |
| ال سی دی 5 تا کنید | 44% | 16% | 22% | 18% | 68% |
| ال سی دی 4 تا کنید | 46% | 15% | 21% | 18% | 68% |
| ال سی دی 3 تا کنید | 52% | 12% | 19% | 17% | 71% |
| 2 ال سی دی تا کنید | 48% | 14% | 20% | 18% | 69% |
| LCD را تا کنید | 38% | 10% | 35% | 17% | 72% |
نسلهای جدیدتر Fold 6 و Fold 5 طراحی کابل انعطافپذیر کمی بهبود یافته با نرخ شکست کمتر در مقایسه با Fold 3 نشان میدهند. نمایشگرهای Fold نسل اول نرخ خرابی آیسی درایور بالاتری دارند، اما به طور کلی تعمیر آسانتر هستند و در نتیجه بالاترین قابلیت تعمیر کلی را در بین همه نسلها دارند.
در زیر محدودههای قیمت مرجع صفحهنمایشهای LCD سری Fold بر اساس درجه در توزیع B2B (دلار آمریکا در هر واحد، دادههای بازار سهماهه اول 2026) آمده است:
| مدل صفحه نمایش | درجه A | درجه B | درجه C (تعمیر شده) | درجه D (قطعات) |
|---|---|---|---|---|
| ال سی دی 6 تا کنید | 165-190 دلار | 140-160 دلار | 85-105 دلار | 35-45 دلار |
| ال سی دی 5 تا کنید | 110-130 دلار | 90-110 دلار | 55-70 دلار | 25-35 دلار |
| ال سی دی 4 تا کنید | 80-95 دلار | 65-80 دلار | 40-50 دلار | 18-25 دلار |
| ال سی دی 3 تا کنید | 55-65 دلار | 45-55 دلار | 30-38 دلار | 12-18 دلار |
| 2 ال سی دی تا کنید | 35-45 دلار | 28-35 دلار | 18-25 دلار | 8-12 دلار |
| LCD را تا کنید | 25-32 دلار | 18-25 دلار | 12-18 دلار | 5-8 دلار |
نکات قیمت گذاری:واحدهای درجه A مناسب کانال های تعمیراتی هستند که به کیفیت برتر نیاز دارند. واحدهای تعمیر شده درجه C (تعویض پس از باندینگ یا پلاریزر) عملکرد کاملی را برای خریداران حساس به قیمت ارائه می دهند. قطعات درجه D کابلهای انعطافپذیر، آیسیهای درایور و پلاریزرها را برای تعمیرات سطح قطعه ارائه میکنند.
برای هر ششصفحه نمایش های LCD سری تاشو(Fold 6 / Fold 5 / Fold 4 / Fold 3 / Fold 2 / Fold LCD)، منبع پایدار با درجه کامل از جمله:
همه محموله ها تحت آزمایش نمایشگر، اسکن لمسی کامل منطقه و درجه بندی بصری با گزارش های آزمایشی ارائه شده قرار می گیرند.
